ASP-2P, ASP-4P
1.
Общие
указания
Автоматический выключатель с
независимым расцепителем -
предназначен для дистанционного
отключения нагрузки от средств различной
автоматики, от блока управления пожарной
сигнализацией, от кнопок аварийного
отключения и т. д. Отключение происходит
путём подачи переменного напряжения 220
вольт на выводы независимого
расцепителя. Выпускаются в двухмодульном
исполнении для однофазной сети и в
четырёхмодульном исполнении для
трёхфазной сети.
2.
Основные параметры:
| Наименование параметра: |
Номинальное
значение параметра: |
|
1.
Напряжение
сети, В |
220
/ 380 |
|
2.Частота,
Гц |
50
- 60 |
|
3.Ток
нагрузки, А |
16,
25, 32, 40, 50, 63 |
|
4.Напряжение
питания независимого расцепителя, В |
220 |
|
5.Уставка
(магнитный расцепитель) А |
8
10 In |
|
6.Уставка
(тепловой расцепитель) А |
1,25
In |
|
7.Максимальное
сечение подключаемых проводов, мм 2 |
25 |
|
8.Диапазон
рабочих температур, С |
-20 ¸ +40 |
3.
Комплектность.
В
комплект поставки входят:
|
Автоматический
выключатель
- 1 шт |
|
Руководство по
эксплуатации
- 1 шт |
4.
Требования по технике безопасности.
Запрещается эксплуатация устройства
при повреждениях его корпуса и изоляции
присоединительных проводников электросети.
Устройство
монтируется в вводном, распределительном
или этажном щитке, исключающем прямое
прикосновение человека к токоведущим
частям.
5.
Монтаж и эксплуатация устройства.
Монтаж, подключение и пуск в
эксплуатацию должны осуществляться только
квалифицированным
электроперсоналом c группой по
электробезопасности не ниже III.
Устройство предназначено
для крепления на монтажную планку (DIN-рейку) шириной
35 мм.
Рукоятка
устройства имеет два положения,
обозначенных на лицевой панели:
"ON"
(включено) и "OFF"
(выключено).
Устройство
не требует обслуживания. Необходимо
оберегать его от загрязнения и попадания
влаги.

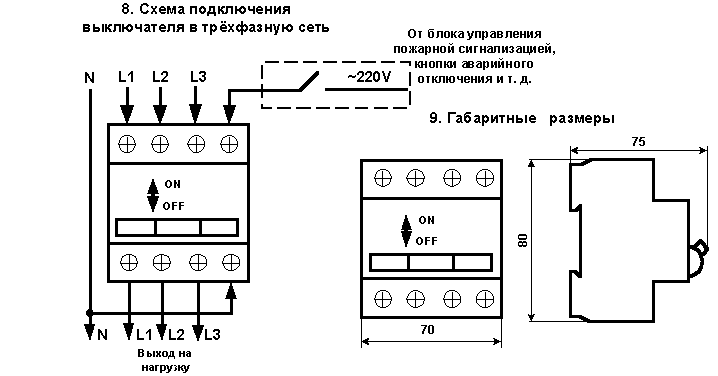

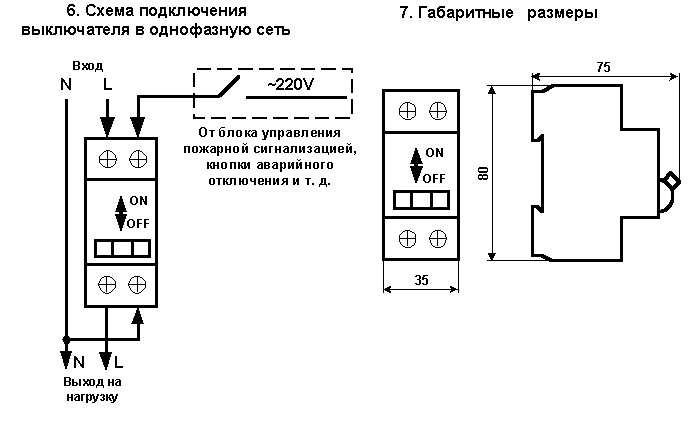

10.
Гарантийные
обязательства.
Гарантийный срок эксплуатации 1 год
со дня продажи.
11. Общий вид.
|
|
|
Для увеличения щелкните на фото! |
