Автоматическое устройство

контроля и защиты при авариях в электросети
ASPauto3.

Руководство по эксплуатации.

1. Общие указания:

При аварийных ситуациях в электросети жилых домов, квартир, учреждений вместо 220 вольт может случиться сильно пониженное напряжение от нормы (50-180 В) или сильно повышенное напряжение от нормы (260-380 В).

При пониженном напряжении выходят из строя агрегаты, имеющие электрический привод – это холодильники, кондиционеры, стиральные и швейные машины, вентиляторы. Но самое страшное явление – это повышенное напряжение, при котором горит вся техника и резко увеличивается вероятность пожара жилья.

Явление перенапряжения в основном связано с обрывом общих питающих нулевых проводников, когда питающее напряжение делится между потребителями неравномерно.

Обрыв нулевых проводников может произойти: при перегрузке электрической сети (с каждым годом энергоёмкость жилья неуклонно возрастает); при неблагоприятных погодных условиях, там, где питание сделано воздушной линией (ветер, упавшее дерево – основная причина обрыва нулевых проводов); при коротких замыканиях в электрической сети; при плохом контакте в местах соединения нулевых проводников; при краже цветного металла (проводов); при старой, ветхой электропроводке внутридомовой сети; из-за ошибок обслуживающего персонала.

При трёхфазной системе питания в основном промышленного оборудования, часто выходят из строя электродвигатели, компрессоры холодильных агрегатов, блоки питания и т. д. - из-за пропадания одной из фаз, “перекоса” фаз, неравномерном напряжении между фазами.

Автоматическое устройство АSPauto3 предназначено для защиты квартиры, частного дома, офиса, магазина, промышленного и бытового электрооборудования от:

- превышения - понижения и "скачков" сетевого напряжения.

- “перекоса” фаз (при трехфазном питании).

- пропадании одной из фаз (при трехфазном питании).

- контролирует порядок чередования фаз (при трехфазном питании).

ASPauto3 - это микропроцессорное устройство, работающее по безопасному алгоритму, позволяет контролировать качество электроэнергии подаваемой к потребителю. Если напряжение в сети выйдет за пределы допустимых значений, произойдёт отключение от сети всех нагрузок. Как только напряжение восстановится до нормальных значений, происходит автоматическое включение с выдержкой времени. Все режимы работы индицируются двухцветным светодиодным индикатором.

Устройство обеспечивает контроль как однофазной, так и трёхфазной сети. В трёхфазной сети контролируется каждая фаза. Автоматическое устройство ASPauto3 применяется совместно с магнитным контактором до 100А, катушка которого рассчитана на напряжение 220 вольт, 50Гц. Устанавливается на вводе электроэнергии.

2. Основные параметры:

Наименование параметра	Номинальное значение параметра
1. Напряжение сети, В	220 / 380
2. Частота, Гц.	50-60
3. Напряжение отключения (фазное), U max, В	253 ± 2
4. Напряжение отключения (фазное), U min, В	182 ± 2
5. Напряжение включения (фазное), U max, В	245 ± 2
6. Напряжение включения (фазное), U min, В	192 ± 2
7. Время отключения при U>нормы, С	0,15
8. Время задержки на отключение при U<182 В, С	1
9. Время задержки на отключение при U<170 В, С	0,5
10. Время задержки на отключение при U<160 В, С	0,15
11. Время задержки на включение, Мин.	2 ± 0,5
12. Диапазон рабочих температур, °С	-20 ¸ 40

3. Комплектность:

В комплект поставки входят:

Автоматическое устройство ASPauto3	- 1 шт,
Руководство по эксплуатации	- 1 шт

4. Требования по технике безопасности.

Запрещается эксплуатация устройства при повреждениях его корпуса.

Запрещается разбирать и самостоятельно производить ремонт устройства.

Устройство монтируется в распределительном, этажном или квартирном щитке, исключающем

прямое прикосновение человека к токоведущим цепям. Монтаж производится только в обесточенном состоянии.

5. Монтаж и эксплуатация устройства.

Монтаж, подключение и пуск в эксплуатацию должны осуществляться только квалифицированным электроперсоналом c группой по электробезопасности не ниже III.

Устройство расположено в двухмодульном корпусе (евростандарт) и предназначено для крепления на монтажную планку (DIN-рейку) шириной 35 мм.

При эксплуатации ASPauto3 возможны следующие виды световой индикации:

при первоначальной подаче напряжения на устройство, индикатор горит красным цветом, идет измерение входного напряжения. Если уровень напряжения в сети нормальный, то через 3 секунды произойдет включение пускателя и индикатор загорится зелёным цветом. Устройство готово к работе!

Аварийная индикация:

- индикатор часто мигает красным цветом. Напряжение больше нормы!

Нагрузка отключается от сети.

- индикатор редко мигает красным цветом. Напряжение меньше нормы или отсутствует одна из фаз! (при трёхфазном питании). Нагрузка отключается от сети.

- индикатор горит красным цветом. Произошел скачок или посадка напряжения. Нагрузка отключается от сети. Повторное включение через 2 минуты. Если включения не происходит, а индикатор продолжает гореть красным цветом, это означает, что скачки напряжения повторяются.

- индикатор часто мигает красным цветом по три раза. Неправильное чередование фаз

(при трёхфазном питании). Нагрузка отключается от сети.

Предупредительная индикация:

- индикатор часто мигает красно-зеленым цветом. Напряжение (фазное) больше 240 вольт.

Нагрузка не отключается от сети.

- индикатор редко мигает красно-зеленым цветом. Напряжение (фазное) меньше 200 вольт.

Нагрузка не отключается от сети.

ВНИМАНИЕ! После каждого аварийного отключения – включение происходит только после выдержки времени

2 минуты. Индикатор при этом горит красным цветом!

Если обнаружится, что на вводе квартиры, частного дома, офиса напряжение выходит за пределы допустимых значений, то необходимо сообщить об этом в аварийную службу электросетей.

Устройство не требует обслуживания. Необходимо оберегать его от загрязнения и попадания влаги.

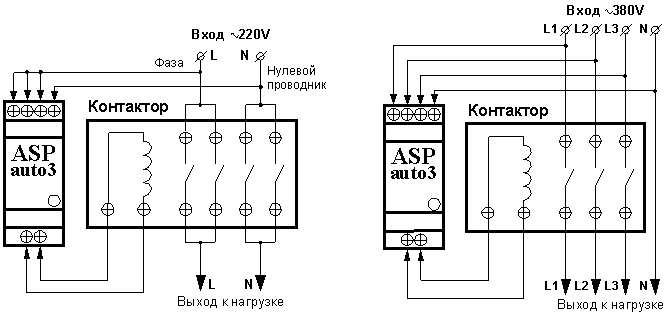

6. Схемы подключения ASPauto3 к электрической сети:

а) При однофазной системе питания. б) При трёхфазной системе питания.

ВНИМАНИЕ!

При монтаже устройства ASPauto3 соблюдать правильность подключения к электрической сети, см. п.6.

При подаче напряжения на вход ASPauto3 (верхние клеммы) – выходные (нижние) клеммы находятся под напряжением.

Запрещается подключать к выходным клеммам ASPauto3 посторонние нагрузки кроме катушек магнитных контакторов!

Запрещается устанавливать ASPauto3 на обьекты, где отключение напряжения может привести к аварии!
