Автоматическое устройство защиты и контроля  при авариях в электросети  ASPauto1V.

Руководство по эксплуатации.

1.     Общие указания

При аварийных ситуациях в электросети 220 вольт напряжение может достигать аварийных значений. Оно может быть слишком низкое или слишком высокое. При низком напряжении выходят из строя агрегаты, имеющие электрический привод – это холодильники, кондиционеры, стиральные и швейные машины, вентиляторы. Но самое страшное явление – это высокое напряжение, при котором горит вся  электротехника и резко увеличивается вероятность пожара жилья. Явление перенапряжения в основном связано с обрывом общих питающих нулевых проводников, когда питающее напряжение делится между потребителями неравномерно. Обрыв нулевых проводников может произойти: при перегрузке электрической сети (с каждым годом энергоёмкость жилья неуклонно возрастает); при неблагоприятных погодных условиях, там, где питание сделано воздушной линией (ветер, упавшее дерево – основная причина обрыва нулевых проводов); при коротких замыканиях в электрической сети; при плохом контакте в местах соединения нулевых проводников; при краже цветного металла (проводов); при старой, ветхой электропроводке внутридомовой сети; из-за ошибок обслуживающего персонала.

Автоматическое устройство АSPauto1V предназначено для защиты жилья, офиса, магазина, бытовой и офисной электротехники от:

• превышения, понижения, "скачков" и “провалов” сетевого напряжения.

ASPauto1V - микропроцессорное устройство, работающее по безопасному алгоритму, позволяет контролировать качество электроэнергии подаваемой к потребителю. Если напряжение в сети выйдет за пределы пороговых значений, произойдёт отключение от сети всех нагрузок. Пороговые значения по верхнему и нижнему уровням могут программироваться пользователем. Как только напряжение восстановится до нормальных значений (определено ГОСТом на электроэнергию), происходит автоматическое включение с программируемой выдержкой времени.

Встроенный цифровой вольтметр, позволяет наблюдать текущее напряжение в сети и следить за тем, чтобы уровень контролируемого напряжения не выходил за установленные ГОСТом значения.

Встроенный блок оперативной памяти позволяет запомнить значение напряжения при аварийном отключении нагрузки, с последующим выводом данных на индикатор.

Встроенный блок энергонезависимой памяти позволяет учитывать количество аварийных отключений (до 99), с последующим выводом данных на индикатор.

Устройство выполняет все функции по контролю и защите сразу после подачи питания, не требует никаких специальных действий и навыков по настройке и управлению.

     Через существующую кнопку осуществляется доступ к дополнительным функциям и возможностям устройства.

Автоматическое  устройство ASPauto1V применяется совместно с электромагнитным контактором (пускателем) до 100А, катушка которого рассчитана на напряжение 220 вольт. Устанавливается на вводе электроэнергии при однофазном питании. При трёхфазном питании устанавливается на розеточные группы и группы освещения.

 2. Основные параметры:

 3. Комплектность:

В комплект поставки входят:

 4. Требования по технике безопасности.

Запрещается эксплуатация устройства при повреждениях его корпуса.

Запрещается разбирать и самостоятельно производить ремонт устройства.

Устройство монтируется в распределительном, этажном или квартирном щитке, исключающем прямое прикосновение человека к токоведущим цепям. Монтаж производится только в обесточенном состоянии.

 5. Монтаж и эксплуатация устройства.

     Монтаж, подключение и пуск в эксплуатацию должны осуществляться только квалифицированным электроперсоналом c группой по электробезопасности не ниже III. Устройство расположено в двухмодульном корпусе и предназначено для крепления на монтажную планку (DIN-рейку) шириной 35 мм.

 6. Описание работы устройства:

При подаче питания в случае нормального уровня контролируемого напряжения на индикаторе отображается текущее значение напряжения и непрерывно светится точка, т.е. идет отсчет задержки на включение нагрузки. Задержка может программироваться в пределах  от 1сек. до 9мин. 59сек. Заводская настройка равна 2мин. 00сек. При нормальном уровне напряжения по истечении задержки точка на индикаторе гаснет, загорается зеленый светодиод “ON” и нагрузка подключается - устройство находится в основном режиме контроля и отображения текущего уровня сетевого напряжения.

При отсчете времени задержки на включение существует возможность “Быстрого включения” нагрузки. Это осуществляется нажатием и удержанием 2-3 сек. кнопки “M”.

Из основного режима с помощью кнопки “М” можно перейти к другим режимам.

–        При кратковременном нажатии кнопки “М” вызывается режим “Память аварии”. В этом режиме на индикаторе мигает точка и можно просмотреть последнее  значение напряжения при аварийном отключении нагрузки. При необходимости обнулить данные надо нажать кнопку и удерживать ее 2-3 сек. Выход из этого режима осуществляется кратковременным нажатием кнопки. Если нажатия кнопки не последовало, то по истечении 10 секунд произойдет автоматический выход из данного состояния в основной режим.

–        При нажатии и удерживании 2-3 сек. кнопки “М” вызывается режим “Количество аварий”, при этом на индикаторе высвечивается  буква “А” и число аварийных отключений. Обнуление счетчика аварийных отключений производится кратковременным нажатием кнопки. Выход в основной режим происходит автоматически, если нет нажатий  на кнопку в течение 10 секунд.

–        Из режима “Количество аварий” вызывается режим “Восстановление заводских настроек”.

7. Программирование устройства.

7.1. Восстановление заводских настроек.

В связи с тем, что конструкция устройства позволяет менять значения настроек в широких пределах, существует возможность общего восстановления заводских значений, а именно:

-нижний порог отключения – 187 вольт,

-верхний порог отключения – 253 вольт,

                                                            -время задержки на включение – 2мин 00сек,

Вход в режим восстановления осуществляется, если устройство находится в основном режиме и нагрузка подключена, т.е. светится зеленый светодиод “ON”. Нажать и удерживать 2-3 сек. кнопку “M”, как только появится режим “Количество аварий”, см. выше, необходимо отпустить и повторно нажать кнопку, удерживая её 2-3 секунды. При входе  в режим “Восстановление заводских настроек” на индикатор выводится буква “H” и цифра: “ 0” – если настройки не менялись,  или цифра “1” – если какая-либо настройка отличается от заводской . Если кратковременно нажать кнопку - значения настроек восстанавливаются и цифра “1” меняется на”0”. Выход в основной режим происходит автоматически, если нет нажатий  на кнопку в течение 10 секунд. Из режима “Восстановление заводских настроек” вызывается режим “Установка нижнего порога”.

ВНИМАНИЕ!  При изменении  заводских установок,  необходимо учитывать характеристики  защищаемого обьекта, используя при этом технические паспорта на устройства.

7.2. Установка нижнего порога отключения.

Значение отключения нагрузки при понижении сетевого напряжения может программироваться в пределах от 170 до 209 В. Выбранное значение запоминается в памяти устройства. Заводская настройка равна 187 В.

Вход в режим установки нижнего порога осуществляется, если устройство находится в основном режиме и нагрузка подключена, т.е. светится зеленый светодиод “ON”. Нажать и удерживать 2-3 сек. кнопку “М”, как только появится режим “Количество аварий”, см. выше, необходимо отпустить и повторно нажать кнопку, удерживая её 2-3 секунды - устройство входит в режим “Восстановление заводских настроек”, см. выше,  далее опять нажать и удерживать 2-3 сек. кнопку. При входе  в режим “Установка нижнего порога“ на индикатор выводится установленное значение, при этом светятся все три точки. Изменение значения  на “+1” производится кратковременным нажатием кнопки.  При выходе из режима производится запись установленного значения в память. Выход в основной режим происходит автоматически, если нет нажатий  на кнопку в течение 10 секунд. Из режима “Установка нижнего порога” вызывается режим “ Установка верхнего порога”.

7.3. Установка верхнего порога отключения.

Значение отключения нагрузки при повышении сетевого напряжения может программироваться в пределах от 231 до 260 В. Выбранное значение запоминается в памяти устройства. Заводская настройка равна 253 В.

Вход в этот режим из основного производится путем последовательных нажатий в течение 2-3 сек. на кнопку “M”, так же как и с другими режимами, см. выше. После режима “Установка нижнего порога” устройство входит в режим “Установка верхнего порога“ - на индикатор выводится установленное значение, при этом точки светятся и промаргивают. Изменение значения на “+1” производится кратковременным нажатием на кнопку. При выходе из режима производится запись установленного значения в память. Выход в основной режим происходит автоматически, если нет нажатий  на кнопку в течение 10 секунд. Из режима “Установка верхнего порога” вызывается режим “Установка секунд”.

     7.4. Установка секунд времени задержки на включение.

Время задержки на включение нагрузки после аварии складывается из количества установленных минут  и секунд. Время может программироваться в пределах от 1сек. до 9мин.59сек. Заводская установка  - 2мин.00сек.

Вход в режим “Установка секунд“ из основного производится путем последовательных нажатий в течение 2-3 сек. на кнопку “M”, так же как и с другими режимами, см. выше. После режима “Установка верхнего порога” устройство входит в режим “Установка секунд“ -  на индикатор выводится буква “L” и число от 0 до 59, число означает количество секунд. Изменение на “+1” производится коротким нажатием на кнопку. При выходе из режима производится запись установленного значения секунд и минут в память. При попытке записи 0мин. 00сек. в память записывается 0мин. 01сек. Выход в основной режим происходит автоматически, если нет нажатий  на кнопку в течение 10 секунд. Из режима “Установка секунд” вызывается режим “ Установка минут”.

7.5. Установка минут времени задержки на включение.

Вход в данный режим из основного производится путем последовательных нажатий в течение 2-3 сек. на кнопку, так же как и с другими режимами, см. выше. После режима “Установка секунд” устройство входит  в режим “Установка минут“ -  на индикатор выводится буква “Е” и цифры от 0 до 9, цифра означает количество минут. Изменение на “+1” производится коротким нажатием на кнопку. Выход из этого режима в основной режим осуществляется нажатием и удержанием кнопки в течение 2-3сек. Если нет нажатий на кнопку, то по истечении 10 секунд произойдет автоматический выход из данного состояния. При выходе производится запись установленного значения в энергонезависимую память.

7.6. Калибровка показаний вольтметра.

При работе устройства в разных температурных условиях, зима-лето, показания вольтметра можно корректировать. При этом необходимо использовать другой образцовый вольтметр, с классом точности не более 1-1,5 % .

Вызов режима “Калибровка” из основного режима производится, когда нагрузка подключена, т.е. светится зеленый светодиод “ON”. При кратковременном нажатии кнопки “М” вызывается режим “Память аварии”, см. выше, память аварии должна быть обнулена, далее надо нажать и удерживать кнопку примерно в течение   15 сек.

В режиме “Калибровка” на индикаторе светится точка левой цифры и числа от "–5" до "5". Выбранное число означает, что оно будет суммироваться или отниматься с измеренным значением напряжения. Выбор числа осуществляется коротким нажатием на кнопку. Выход из этого режима в основной режим осуществляется нажатием и удержанием кнопки в течение 2-3 сек. Если нет нажатий на кнопку, то по истечении 10 секунд произойдет автоматический выход из данного состояния. При выходе производится запись установленного значения в энергонезависимую память устройства.

8. Работа устройства при аварии в электросети.

В случае аварийной ситуации – нагрузка отключается от сети, зеленый светодиод “ON” гаснет, на индикаторе отображается аварийное значение напряжения.

В аварийной ситуации, при отключении, устройство записывает в оперативную память аварийное значение напряжения. Запомненное значение хранится до следующей аварии или до отключения питания на вводе.

В течение аварии доступа ко всем дополнительным режимам устройства, кроме режимов “Установка нижнего порога” и “Установка верхнего порога”, нет. Вызов этих режимов производится нажатием и удержанием кнопки  “М” в течение 2-3 сек – далее см. разделы 7.2 и 7.3.

При восстановлении напряжения до нормального уровня, устройство входит в режим задержки на включение нагрузки. При этом непрерывно светится точка на индикаторе.

ВНИМАНИЕ!

–        После каждого аварийного отключения – включение происходит только после  выдержки времени. Точка на индикаторе при этом  горит непрерывно!

–        Если обнаружится, что на вводе напряжение выходит за пределы  допустимых значений, то необходимо сообщить об этом в аварийную службу электросетей!

Устройство не требует обслуживания. Необходимо оберегать его от загрязнения и попадания влаги.

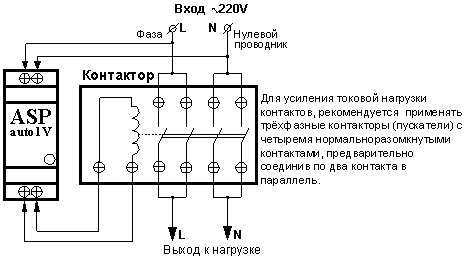

8. Схема подключения ASPauto1V к электрической сети:

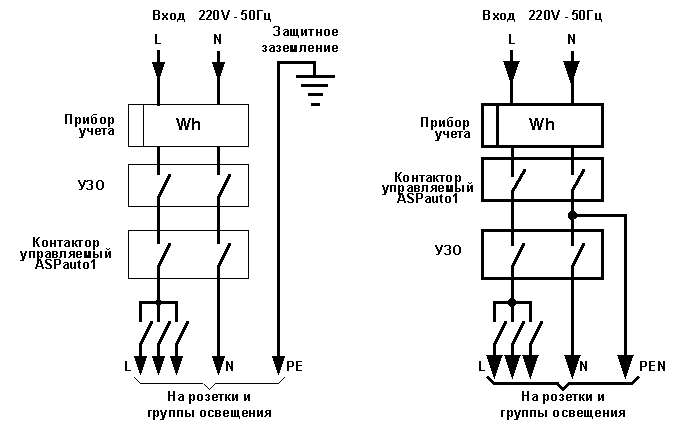

9. Рекомендуемые схемы включения:

а) при наличии защитного заземления                               б) при отсутствии защитного заземления

ВНИМАНИЕ!

- При монтаже устройства ASPauto1V соблюдать правильность подключения к электрической сети, см. п.9!

- Во избежание поломки клеммника при подключении проводов, следить за тем, чтобы клеммник не   провернулся от чрезмерного усилия отвёртки!

- При подаче напряжения на вход ASPauto1V (верхние клеммы) – выходные (нижние) клеммы находятся под напряжением!

- Запрещается подключать к выходным клеммам ASPauto1V посторонние нагрузки кроме катушек магнитных контакторов (пускателей)!

- Запрещается устанавливать ASPauto1V на обьекты, где отключение напряжения может привести к аварии!

10. Гарантийные обязательства:

Гарантийный срок эксплуатации – 1 год со дня продажи. При выходе устройства из строя из-за неправильного подключения, при отсутствии на устройстве заводского номера, при отсутствии отметки даты продажи в паспорте устройства, при нарушении пломбы – претензии по гарантийному обслуживанию не принимаются!
