Электробезопасность жилья и бытовой техники в
Ваших руках!
1. Общие указания.
При пониженном напряжении
выходят из строя агрегаты, имеющие электрический привод это холодильники,
кондиционеры, стиральные и швейные машины, вентиляторы. Но самое страшное
явление это повышенное напряжение,
при котором горит вся техника и резко увеличивается вероятность пожара
жилья.
Явление перенапряжения в основном связано с
обрывом общих питающих нулевых проводников, когда питающее напряжение делится
между потребителями неравномерно.
Обрыв нулевых проводников может произойти: при перегрузке электрической сети (с каждым годом энергоёмкость жилья неуклонно возрастает); при неблагоприятных погодных условиях, там, где питание сделано воздушной линией (ветер, упавшее дерево основная причина обрыва нулевых проводов); при коротких замыканиях в электрической сети; при плохом контакте в местах соединения нулевых проводников; при краже цветного металла (проводов); при старой, ветхой электропроводке внутридомовой сети; из-за ошибок обслуживающего персонала.
ASPauto1R
- это микропроцессорное
устройство, работающее по безопасному алгоритму, позволяет контролировать
качество электроэнергии подаваемой к потребителю. Если напряжение в сети выйдет
за пределы допустимых значений, произойдёт отключение от сети всех нагрузок.
Как только напряжение восстановится до нормальных значений, происходит
автоматическое включение с выдержкой времени. Все режимы работы индицируются
двухцветным светодиодным индикатором. Имеет релейный выход
16А.
2. Основные параметры:
Наименование
параметра
|
Номинальное
значение
параметра |
|
1.
Напряжение
сети,
В |
220 |
|
2.
Частота, Гц. |
50-60 |
|
3.
Напряжение
отключения, U
max, В |
253
2 |
|
4.
Напряжение
отключения, U
min, В |
182
2 |
|
5.
Напряжение
включения,
U max, В |
245
2 |
|
6.
Напряжение
включения,
U min,
В |
192
2 |
|
7.
Время
отключения
при U>нормы,
С |
0,1 |
|
8.
Время
задержки на
отключение
при U<182
В, С |
1 |
|
9.
Время
задержки на
отключение
при U <
170 В, С |
0,5 |
|
10.
Время
задержки на
отключение
при U <
160 В, С |
0,15 |
|
11.
Время
задержки на
включение,
Мин. |
2
0,5 |
|
12.Диапазон
рабочих
температур, С |
-20
40 |
3. Комплектность:
В комплект поставки входят:
|
Автоматическое устройство ASPauto1R |
-
1 шт, |
|
Руководство по эксплуатации |
-
1 шт |
4. Требования по технике
безопасности.
Запрещается эксплуатация устройства при повреждениях его корпуса.
Запрещается разбирать и самостоятельно
производить ремонт устройства.
Устройство монтируется в распределительном, этажном или квартирном щитке, исключающем
прямое прикосновение человека к токоведущим цепям. Монтаж производится только в обесточенном состоянии.
5. Монтаж и эксплуатация
устройства.
Монтаж, подключение и пуск в эксплуатацию должны
осуществляться только квалифицированным электроперсоналом c группой по
электробезопасности не ниже III.
Устройство расположено в двухмодульном корпусе
(евростандарт) и предназначено для крепления на монтажную планку (DIN-рейку)
шириной 35 мм.
При эксплуатации ASPauto1R возможны следующие виды
световой индикации:
-при первоначальной подаче напряжения на устройство, индикатор горит красным цветом, идет измерение входного напряжения. Если уровень напряжения в сети нормальный, то через 3 секунды произойдет включение и индикатор загорится зелёным цветом. Устройство готово к работе!
Аварийная индикация:
- Индикатор часто мигает красным цветом.
Напряжение больше нормы! Нагрузка
отключается от сети.
- Индикатор редко мигает красным цветом. Напряжение меньше нормы!
Нагрузка отключается от сети.
- Индикатор горит красным цветом. Произошел скачок или кратковременное пропадание (посадка) напряжения. Нагрузка отключается от сети. Повторное включение через 2 минуты.
Если включения не происходит, а индикатор продолжает гореть красным цветом, это означает, что скачки напряжения повторяются.
Предупредительная
индикация:
- Индикатор часто мигает
красно-зеленым цветом. Напряжение
больше 240 вольт. Нагрузка не
отключается от сети.
- Индикатор редко мигает красно-зеленым цветом. Напряжение меньше 200 вольт. Нагрузка не отключается от сети.
ВНИМАНИЕ! После каждого аварийного отключения включение происходит только после выдержки времени
2 минуты. Индикатор при этом
горит красным цветом!
Если обнаружится, что на вводе квартиры, частного дома, офиса напряжение выходит за пределы допустимых значений, то необходимо сообщить об этом в аварийную службу электросетей.
Устройство не требует обслуживания. Необходимо оберегать его от загрязнения и попадания влаги.
6. Схема подключения ASPauto1R: 7 . Рекомендуемая схема включения:

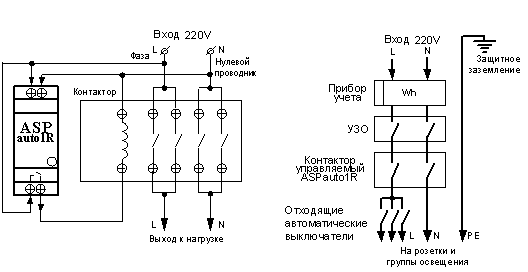

8. Рекомендуемая схема включения при использовании магнитного контактора:
9.
Рекомендуемая схема включения при использовании удлинителя:
Если
нет возможности установить ASPauto1R на
вводе эл. энергии, то защитное устройство устанавливается непосредственно у
защищаемого аппарата или группы аппаратов.
Для этого необходимо: отрезать вилку у удлинителя, зачистить концы и подключить их к ASPauto1R, как показано на рисунке. Сам ASPauto1R подключается непосредственно в розетку, с помощью шнура с вилкой.
При монтаже устройства ASPauto1R соблюдать правильность подключения к электрической сети, см. п.6, 8, 9. Во избежании поломки клемника при подключении проводов, следить за тем, чтобы клемник не провернулся от чрезмерного усилия отвёртки.
Запрещается подключать к выходным клеммам ASPauto1R нагрузки более 16А (3,5 квт.)!
Если ток нагрузки превышает 16А, то необходимо в качестве силового управляющего элемента применять контактор.
Запрещается устанавливать ASPauto1R на обьекты, где отключение напряжения может привести к аварии
10. Общий вид.
 |
|
Для увеличения щелкните на фото! |
