Электробезопасность жилья и бытовой техники в Ваших руках!

Автоматическое устройство защиты и контроля при авариях в электросети

ASPauto1M

1.Общие указания:

При аварийных ситуациях в электросети жилых домов, квартир, учреждений вместо 220 вольт может случиться сильно пониженное напряжение от нормы           (50-180 В) или сильно повышенное напряжение от нормы (260-380 В).При пониженном напряжении выходят из строя агрегаты, имеющие электрический привод � это холодильники, кондиционеры, стиральные и швейные машины, вентиляторы. Но самое страшное явление � это повышенное напряжение, при котором     горит вся  техника и резко увеличивается вероятность пожара жилья. При пониженном напряжении выходят из строя агрегаты, имеющие электрический        привод � это холодильники, кондиционеры, стиральные и швейные машины, вентиляторы. Но самое страшное явление � это повышенное напряжение, при котором горит вся  техника и резко увеличивается вероятность пожара жилья. Обрыв нулевых проводников может произойти: при перегрузке электрическойсети (с каждым годом энергоёмкость жилья неуклонно возрастает); при неблагоприятных погодных условиях, там, где питание сделано воздушной линией (ветер,упавшее дерево � основная причина обрыва нулевых проводов); при коротких замыканиях в электрической сети; при плохом контакте в местах соединения нулевых проводников; при краже цветного металла (проводов); при старой, ветхой электропроводке внутридомовой сети; из-за ошибок обслуживающего персонала. Автоматическое устройство АSPauto1М предназначено для защиты квартиры, частного дома, офиса, магазина и бытовой электротехники от:

-        превышения - понижения и "скачков" сетевого напряжения.

 ASPauto1М, это микропроцессорное устройство, работающее по безопасному алгоритму, позволяет контролировать качество электроэнергии подаваемой к потребителю. Если напряжение в сети выйдет за пределы допустимых значений, произойдёт отключение от сети всех нагрузок. Как только напряжение восстановится до нормальных значений, происходит автоматическое включение с выдержкой времени. Все режимы работы индицируются двухцветным светодиодным индикатором.

Автоматическое  устройство ASPauto1М применяется совместно с контактором до 80А-100A, катушка которого рассчитана на напряжение 220 вольт. Устанавливается на вводе электроэнергии.

2. Основные параметры.

Наименование параметра	Номинальное     значение параметра
1. Напряжение сети, В	220
2. Частота, Гц.	50-60
3. Напряжение отключения, U max, задаётся в % от Uном.=220V	� 5, 10, 15 и 20%
4. Напряжение отключения, U min, задаётся в % от Uном.=220V	� 5, 10, 15 и 20%
5. Напряжение включения,  U max, заданный предел в % - 6V	� 5, 10, 15 и 20%
6. Напряжение включения,  U min, заданный предел в % + 6V	� 5, 10, 15 и 20%
7. Время отключения при U > заданной нормы в %, С	0,1
8. Время задержки на отключение при U< заданной нормы в %, С	1
9. Время задержки на отключение при U < 170 В, С	0,5
10. Время задержки на отключение при U < 160 В, С	0,15
11. Время задержки на включение, Мин.	2 � 0,5
12. Возможность быстрого старта (включения)	ДА
13. Максимальное количество подключаемых пускателей до 100А, шт	1
14.Диапазон рабочих температур, �С	-20 � 40



3. Комплектность.

    В комплект поставки входят:

Автоматическое устройство ASPauto1М	- 1 шт,
Руководство по эксплуатации	- 1 шт

4. Требования по технике безопасности.

    Запрещается эксплуатация устройства при повреждениях его корпуса.

     Запрещается разбирать и самостоятельно производить ремонт устройства.

     Устройство монтируется в распределительном, этажном или квартирном щитке, исключающем

прямое прикосновение человека к токоведущим цепям. Монтаж производится только в обесточенном состоянии.



5. Монтаж и эксплуатация устройства.

     Монтаж, подключение и пуск в эксплуатацию должны осуществляться только квалифицированным электроперсоналом c группой по электробезопасности не ниже III. Устройство расположено в одномодульном корпусе (евростандарт) и предназначено для крепления на монтажную планку (DIN-рейку) шириной 35мм

     При эксплуатации ASPauto1М возможны следующие виды световой индикации:

при подаче напряжения на устройство, индикатор горит красным цветом, идет измерение  входного напряжения. Если уровень напряжения в сети нормальный, то через 2 минуты произойдет включение пускателя и индикатор загорится зелёным цветом.  Устройство готово к работе!



ВНИМАНИЕ! При отсчете времени задержки на включение, существует возможность �Быстрого  включения� нагрузки. Это осуществляется коротким нажатием кнопки �MOD�.



Аварийная индикация:

-   Индикатор часто мигает красным цветом. Напряжение больше нормы! Нагрузка отключается от сети.

-   Индикатор редко мигает красным цветом. Напряжение меньше нормы! Нагрузка отключается от сети.

-    Индикатор горит красным цветом. Произошел �скачок�, кратковременное пропадание или посадка напряжения. Нагрузка отключается от сети. Повторное включение через 2 минуты.

Если включения не происходит, а индикатор  продолжает гореть красным цветом, это означает, что �скачки� напряжения  повторяются.



Предупредительная индикация:

-   Индикатор часто мигает красно-зеленым цветом. Верхний предел напряжения сети приблизился к установленному порогу отключения (до отключения осталось примерно 6 вольт). Нагрузка не отключается от сети.

-   Индикатор редко мигает красно-зеленым цветом. Нижний предел напряжения сети приблизился к установленному порогу отключения (до отключения осталось примерно 6 вольт). Нагрузка не отключается от сети.

ВНИМАНИЕ!  После каждого аварийного отключения � включение происходит только после выдержки времени 2 минуты. Индикатор при этом  горит  красным цветом!

 Если обнаружится, что на вводе квартиры, частного дома, офиса напряжение выходит за пределы  допустимых значений, то необходимо сообщить об этом в аварийную службу электросетей. Устройство не требует обслуживания. Необходимо оберегать его от загрязнения и попадания влаги.

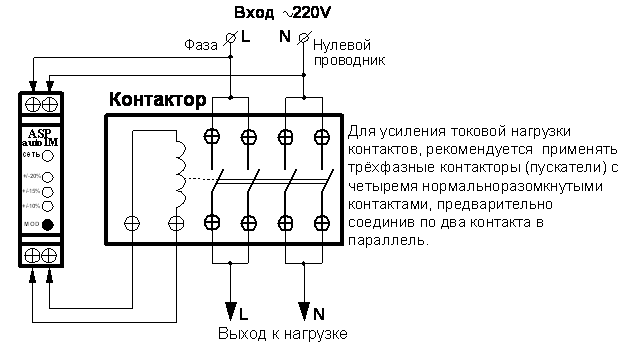

6. Схема подключения ASPauto1М к электрической сети.

7. Программирование устройства.

Длинным нажатием на кнопку МOD (нажатие и удержание более 2 сек.) производится изменение пределов уставок, при этом включается соответствующий желтый светодиод.

�5%  - светодиоды выключены;

�10%  - включён нижний светодиод;

�15%  - включён средний светодиод;

�20%  -  включён верхний светодиод.

Выбранный предел сохраняется в энергонезависимой памяти, т.е. не изменяется при последующих отключениях или сбросах устройства.

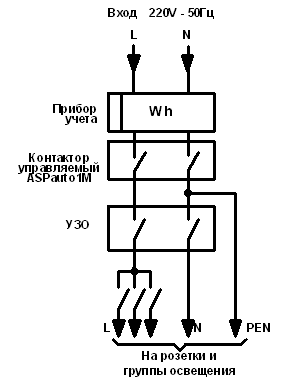

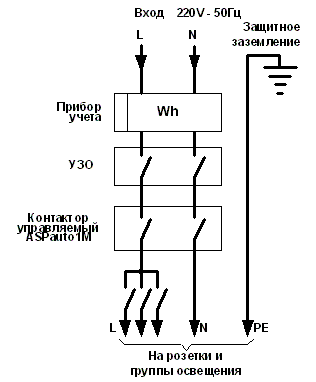

8. Рекомендуемая схема включения:                                                       9. Рекомендуемая схема включения при                                                                                                                            отсутствии защитного заземления





ВНИМАНИЕ!

При монтаже устройства ASPauto1М соблюдать правильность подключения к электрической сети, см. п.6. Во избежание поломки клемника при подключении проводов, следить за тем, чтобы клемник не провернулся от чрезмерного усилия отвёртки.

При подаче напряжения на вход ASPauto1М (верхние) клеммы � выходные (нижние) клеммы находятся под напряжением.             Запрещается подключать к выходным клеммам ASPauto1M посторонние нагрузки кроме катушек магнитных контакторов!

Запрещается устанавливать ASPauto1М на обьекты, где отключение напряжения может привести к аварии!



10. Гарантийные обязательства.

    Гарантийный срок эксплуатации � 1 год со дня продажи.

    При выходе устройства из строя из-за неправильного подключения, при отсутствии на устройстве заводского номера, при отсутствии отметки даты продажи в паспорте устройства, при нарушении пломбы � претензии по гарантийному обслуживанию не принимаются!

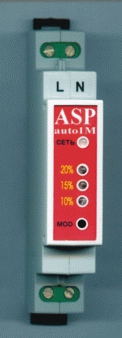

11. Общий вид.
