Руководство по эксплуатации.

1.     Общие указания

При аварийных ситуациях в электросети жилых домов, квартир, учреждений вместо 220 вольт может случиться сильно пониженное напряжение от нормы (50-180 В) или сильно повышенное напряжение от нормы (260-380 В).

При пониженном напряжении выходят из строя агрегаты, имеющие электрический привод � это холодильники, кондиционеры, стиральные и швейные машины, вентиляторы. Но самое страшное явление � это повышенное напряжение, при котором горит вся  техника и резко увеличивается вероятность пожара жилья.

Явление перенапряжения в основном связано с обрывом общих питающих нулевых проводников, когда питающее напряжение делится между потребителями неравномерно.

Обрыв нулевых проводников может произойти: при перегрузке электрической сети

(с каждым годом энергоёмкость жилья неуклонно возрастает); при неблагоприятных погодных условиях, там, где питание сделано воздушной линией (ветер, упавшее дерево � основная причина обрыва нулевых проводов); при коротких замыканиях в электрической сети; при плохом контакте в местах соединения нулевых проводников; при краже цветного металла (проводов); при старой, ветхой электропроводке внутридомовой сети; из-за ошибок обслуживающего персонала.

Автоматическое устройство АSPauto1 предназначено для защиты квартиры, частного дома, офиса, магазина и бытовой электротехники от:

-        превышения - понижения и "скачков" сетевого напряжения.

ASPauto1, это микропроцессорное устройство, работающее по безопасному алгоритму, позволяет контролировать качество электроэнергии подаваемой к потребителю. Если напряжение в сети выйдет за пределы допустимых значений, произойдёт отключение от сети всех нагрузок. Как только напряжение восстановится до нормальных значений, происходит автоматическое включение с выдержкой времени. Все режимы работы индицируются двухцветным светодиодным индикатором.

Автоматическое  устройство ASPauto1 применяется совместно с контактором до 100A, катушка которого рассчитана на напряжение 220 вольт. Устанавливается на вводе электроэнергии.

2. Основные параметры:

3. Комплектность:

    В комплект поставки входят:

4. Требования по технике безопасности.

    Запрещается эксплуатация устройства при повреждениях его корпуса.

     Запрещается разбирать и самостоятельно производить ремонт устройства.

     Устройство монтируется в распределительном, этажном или квартирном щитке, исключающем

прямое прикосновение человека к токоведущим цепям. Монтаж производится только в обесточенном состоянии.

5. Монтаж и эксплуатация устройства.

     Монтаж, подключение и пуск в эксплуатацию должны осуществляться только квалифицированным электроперсоналом c группой по электробезопасности не ниже III.

Устройство расположено в двухмодульном корпусе (евростандарт) и предназначено для крепления на монтажную планку (DIN-рейку) шириной 35 мм.

При эксплуатации ASPauto1 возможны следующие виды световой индикации:

-при первоначальной подаче напряжения на устройство, индикатор горит красным цветом, идет измерение  входного напряжения. Если уровень напряжения в сети нормальный, то через 3 секунды произойдет включение пускателя и индикатор загорится зелёным цветом.  Устройство готово к работе!

Аварийная индикация:

-   Индикатор часто мигает красным цветом. Напряжение больше нормы!

     Нагрузка отключается от сети.

-   Индикатор редко мигает красным цветом. Напряжение меньше нормы!

    Нагрузка отключается от сети.

-    Индикатор горит красным цветом. Произошел скачок или кратковременное пропадание (посадка) напряжения. Нагрузка отключается от сети. Повторное включение через 2 минуты.

Если включения не происходит, а индикатор  продолжает гореть красным цветом, это означает, что скачки напряжения  повторяются.

Предупредительная индикация:

-   Индикатор часто мигает красно-зеленым цветом. Напряжение больше 240 вольт. Нагрузка не отключается от сети.

-   Индикатор редко мигает красно-зеленым цветом. Напряжение меньше 200 вольт. Нагрузка не отключается от сети.

ВНИМАНИЕ!  После каждого аварийного отключения � включение происходит только после выдержки времени 2 минуты. Индикатор при этом  горит  красным цветом!

    Если обнаружится, что на вводе квартиры, частного дома, офиса напряжение выходит за пределы  допустимых значений, то необходимо сообщить об этом в аварийную службу электросетей.

Устройство не требует обслуживания. Необходимо оберегать его от загрязнения и попадания влаги.

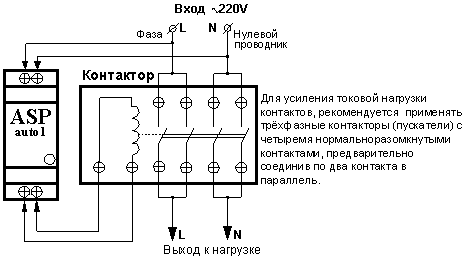

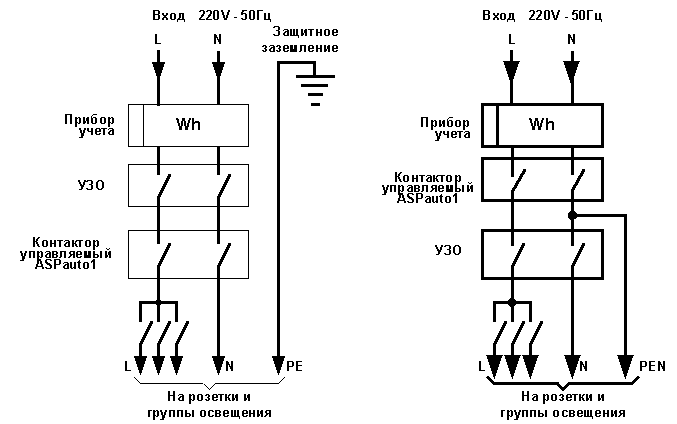

6. Схема подключения ASPauto1 к электрической сети:

 ВНИМАНИЕ!

При монтаже устройства ASPauto1 соблюдать правильность подключения к электрической сети, см. п.6. Во избежании поломки клемника при подключении проводов, следить за тем, чтобы клемник не провернулся от чрезмерного усилия отвёртки.

При подаче напряжения на вход ASPauto1 (верхние) клеммы � выходные (нижние) клеммы находятся под напряжением. Запрещается подключать к выходным клеммам ASPauto1 посторонние нагрузки кроме катушек магнитных контакторов!

Запрещается устанавливать ASPauto1 на обьекты, где отключение напряжения может привести к аварии!
