Электронный стабилизатор (корректор) сетевого напряжения компенсационно-последовательного типа ASP-ST.

Почему выходит из строя электротехника? Этот вопрос всё чаще и чаще возникает у потребителей как дешёвой, так и дорогой техники. Как показывают исследования, на 8 из 10 вышедших из строя аппаратов приходится одна причина - НЕКАЧЕСТВЕННОЕ ЭЛЕКТРОПИТАНИЕ. Многие сервисные центры по ремонту бытовой техники отказывают в гарантийном ремонте по причине выхода из строя из-за скачков или "провалов" сетевого напряжения.

Всё виды аварий в электросети 220 вольт можно разделить на 2 основные группы:

1. Напряжение в сети всегда находится в норме согласно ГОСТа на электроэнергию 220V+/-5%. В таких сетях авария может возникнуть в любой момент при обрыве общих нулевых проводников, при падении фазного провода на нулевой (если питание сделано по воздушной линии), из-за ошибок обслуживающего персонала при проведении ремонтных или профилактических работ.

Защита от этого вида аварий широко представлена серией приборов ASP. Основным видом защиты является отключение потребителя от сети питания при возникновении опасных величин питающего сетевого напряжения.

2. Напряжение в сети меньше, либо больше нормы. Это явление связанно с несколькими причинами:

удалённость обьекта от источника питания (подстанции). В тех домах которые находятся близко от трансформаторных подстанциях напряжение в розетках будет повышенное от нормы, а в тех домах которые удалены - напряжение будет пониженным от нормы.
вторая причина - это неправильное распределение нагрузки по фазам L1-L2-L3, что приводит к перекосу напряжения.
третья причина - это нехватка мощностей на трансформаторных подстанциях. В последнее время резко возросло энергопотребление. В таких сетях напряжение будет меньше нормы.

Защитить электротехнику от нехватки или избытка напряжения способны стабилизаторы (корректоры) сетевого напряжения, которые работают по принципу добавить или убавить напряжение на выходе в зависимости от величины напряжения сети на входе.

Наибольшее распространение получили два вида сетевых стабилизаторов: это электромеханические со следящим приводом и электронные компенсационного типа. В электромеханических корректорах сети есть два основных недостатка:

низкое быстродействие (время реакции на скачки напряжения лежат в пределах от 1 до 5 секунд)
наличие механического контакта между токосьёмником (щёткой) и обмоткой автотрансформатора, что приводит к искрению и износу щёточного тракта при регулировании под нагрузкой. Требует постоянного обслуживания. Нельзя использовать в помещениях с взрывоопасной средой.

В электронных корректорах компенсационного типа эти недостатки отсутствуют, т.к. система явлется бесконтактной.

Предлагаемый корректор сетевого напряжения ASP-ST с микропроцессорным управлением позволяет поддерживать напряжение на нагрузке 220 V +/- 5%, при колебаниях сети от 150 до 270 вольт.

Технические характеристики:


Наименование параметра	Номинальная величина
1. Пределы изменения входного напряжения, В:	рабочий режим...................150-270 предельный режим.............130-280
2. Пределы изменения выходного напряжения в рабочем режиме, В:	210-230
3. Измерение напряжения в диапазоне 100-300В (не хуже):	1,5%.
4. Время реакции на скачки напряжения, Сек.:	не более 0,02
5. Максимальный шаг регулирования напряжения, В:	10-12
6. Автоматическое отключение нагрузки:
при входном напряжении сети	нижний предел ≤ 120В в течении 5 с верхний предел > 280В в течении 5 с
при перегрузке по току	Да
при невозможности поддерживать напряжение на выходе в допустимых пределах	Да
7. Автоматическое включение нагрузки при выполнении условий стабилизации	Да
8. Контроль выходного напряжения по амплитуде и форме напряжения (синусоидальности)	Да
9. Контроль сквозных токов в автотрансформаторе	Да
10. Аварийная и предупредительная сигнализация	Да
11. Режим "Защёлки"	Да
12. Частота сети, Гц:	50
13. Изменение нагрузки	0-100%.
14. Характер нагрузки	Любой
15. Устройства индикации выходных параметров:	стрелочные или цифровые приборы
16. Выпускаемые мощности, Квт:	1,5 / 3 / 5 / 8 и 10
17. Режим охлаждения:	естественный

Применение цифрового метода обработки сетевого напряжения, позволило более качественно поддерживать выходное напряжение на нагрузке. При коммутации отводов автотрансформатора, изменение выходного напряжения стабилизатора происходит без "разрыва" питания, что очень важно при работе электромоторов стиральных машин, холодильного и другого оборудования и т. д.

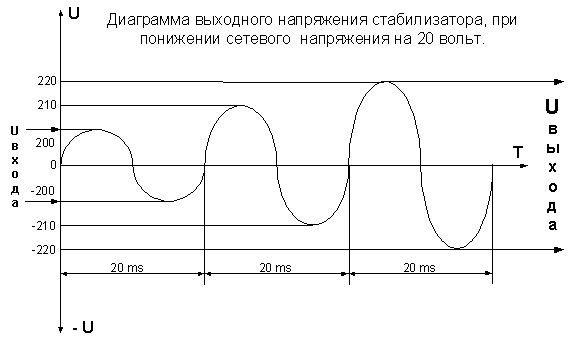

Как видно из графика работы стабилизатора приращение напряжения на нагрузке на 20 вольт, происходит всего за 40 ms (0,04сек.), при этом полностью исключаются броски тока.

ПРОДОЛЖЕНИЕ СЛЕДУЕТ.....
