1.
Общее
описание:
Модуль
защиты ASP-L1-1
предназначен
для
продления
срока службы
всех видов
ламп
накаливания,
в том числе и
галогенных.
Он защищает
лампы от
бросков тока
в момент
включения,
путём
плавной
подачи
напряжения.
Модуль
рассчитан на
совместную
работу с
лампами на
напряжение 220
вольт.
Рекомендуется
устанавливать
за подвесные
потолки. Если
подвесные
потолки
отсутствуют,
то
устройство
устанавливается
в эл. щиток на
данную
группу
освещения.
2.
Основные
параметры:
Наименование
параметра
|
Номинальное
значение
параметра |
|
1.
Напряжение
сети,
В |
220 |
|
2.Частота,
Гц |
50
- 60 |
|
3.Мощность
нагрузки, не
более Вт |
1000 |
|
4.Время
разогрева
нити
накаливания,
Сек. |
3 |
|
5.Диапазон
рабочих
температур, С |
-20
+40 |
3.
Комплектность.
В
комплект
поставки
входят:
|
Модуль
ASP-L1-1
|
-
1 шт, |
|
Руководство
по
эксплуатации |
-
1 шт |
4.
Требования
по технике
безопасности.
Запрещается
эксплуатация
устройства
при
повреждениях
изоляции
печатной
платы и
изоляции
присоединительных
проводников
электросети.
Внимание!
Во
избежания
пожара и
короткого
замыкания
электросети
запрещается
подключать
нагрузку
большей
мощности, чем
указано в
паспорте
устройства.
5.
Монтаж и
эксплуатация
устройства.
АSP-L1-1 сделан
на
двухстороннем
стеклотекстолите
размером 75х35
мм.
Включается
последовательно
с нагрузкой в
разрез провода.
Внимание! При работе модуля на максимальную нагрузку 1000 ватт, его температура может достигать 70С.

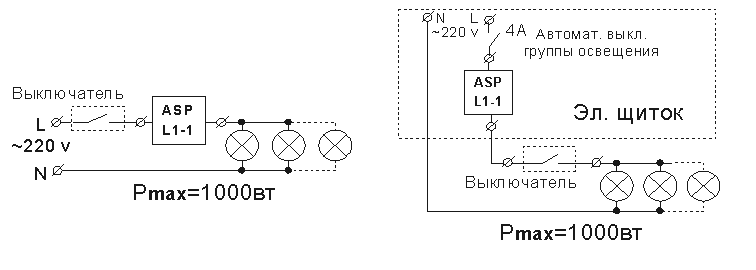

6. Схемы подключения
модуля к
электрической
сети:
7. Общий вид.
 |
