Модуль
защиты ламп накаливания
ASP-L1
Руководство
по эксплуатации
1.
Общее описание:
Модуль защиты ASP-L1 предназначен для продления
срока службы всех
видов ламп накаливания, в том числе и
галогенных. Он защищает лампы от бросков
тока в момент включения, путём плавной
подачи напряжения. Модуль рассчитан на
совместную работу с лампами на напряжение
220 вольт.
2.
Основные параметры:
Наименование
параметра
|
Номинальное
значение
параметра |
|
1.
Напряжение
сети,
В |
220 |
|
2.Частота,
Гц |
50
- 60 |
|
3.Мощность
нагрузки, не
более Вт |
500 |
|
4.Время
разогрева
нити
накаливания,
Сек. |
5 |
|
5.Диапазон
рабочих
температур, С |
-20
+40 |
3.
Комплектность.
В
комплект поставки входят:
|
Модуль
ASP-L1 |
-
1 шт, |
|
Руководство
по эксплуатации |
-
1 шт |
4.
Требования по технике безопасности.
Запрещается
эксплуатация устройства при повреждениях
изоляции печатной платы и изоляции
присоединительных проводников электросети.
Монтаж
устройства производится только в
обесточенном состоянии.
Внимание!
Во избежания пожара и короткого
замыкания электросети запрещается
подключать нагрузку
большей мощности, чем указано в паспорте
устройства.
5.
Монтаж и эксплуатация устройства.
АSP-L1 сделан
на двухстороннем стеклотекстолите
размером 30х30 мм.
Включается
последовательно с нагрузкой
и устанавливается в стандартную
монтажную коробку вместе с выключателем.
При использовании двухклавишного
выключателя, устанавливаются два модуля.
Внимание!
При работе модуля на максимальную
нагрузку 500 ватт, его температура может
достигать 60С.

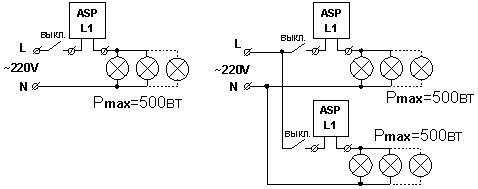

6. Схемы включения модуля
при использовании одно и двухклавишного
выключателя:
7.
Гарантийные обязательства:
Гарантийный срок эксплуатации 1 год
со дня продажи.
При
выходе устройства из строя из-за
неправильного подключения, при отсутствии
отметки даты продажи в паспорте устройства
претензии по гарантийному обслуживанию
не принимаются!
8. Общий вид.
 |
|
Для увеличения щелкните на фото! |
