Регулятор яркости для ламп накаливания (диммер)
ASP-L2-2500

Руководство по эксплуатации

1. Общее описание

Цифровой регулятор яркости АSP-L2-2500 предназначен для плавного включения-выключения, а также плавного регулирования яркости освещения в бытовых, офисных и производственных помещениях при работе на лампы накаливания любого типа, в том числе и галогенных. Данное управление позволяет продлить срок службы ламп в несколько раз. Встроенный десятичасовой счётчик времени отключит освещение автоматически, если свет по каким то причинам забыли выключить.

2. Основные параметры:

3. Комплектность.

    В комплект поставки входят:

4. Требования по технике безопасности.

Запрещается эксплуатация устройства при повреждениях пластикового основания, клемников и изоляции присоединительных проводников электросети.

При подаче напряжения на регулятор, его радиатор находятся под напряжением.

Запрещается эксплуатация устройства в местах, где существует возможность прикосновения к его металлическим частям (радиатору).

Монтаж устройства производится только в обесточенном состоянии, электротехническим   персоналом с группой по электробезопасности не ниже 3.

Внимание!  В избежания пожара и короткого замыкания электросети запрещается подключать    нагрузку большей мощности, чем указано в паспорте устройства.

                    При работе регулятора на максимальную нагрузку 2500 вт, температура радиатора может достигать 80�С.

5. Монтаж и эксплуатация устройства.

     АSP-L2-2500 сделан на стеклотекстолите с пластиковым основанием и устанавливается на       стандартную монтажную DIN-рейку шириной 35мм.

Включается последовательно с нагрузкой !!

АSP-L2-2500 сделан на стеклотекстолите с пластиковым основанием и устанавливается на стандартную монтажную DIN-рейку шириной 35мм. Включается последовательно с нагрузкой. На устройстве находятся два клемника, куда подсоединяются силовые проводники освещения электросети и кнопка ВКЛ., ВЫКЛ. и управления яркостью, как показано на рисунке.После подачи электроэнергии устройство готово к работе.Для установления желаемой освещённости, необходимо нажать и удерживать кнопку, при этом происходит плавное включение. При отпускании кнопки, плавный пуск прекращается, и устройство запоминает величину яркости освещения.Повторное, однократное, кратковременное нажатие кнопки осуществляет плавное  выключение.Включение происходит так же однократным, кратковременным нажатием кнопки. Плавный пуск при этом происходит до установленной величины яркости. При монтаже регулятора соблюдать условие, когда рёбра охладителя расположены  вертикально, так как в этом случае улучшаются условия конвекции.

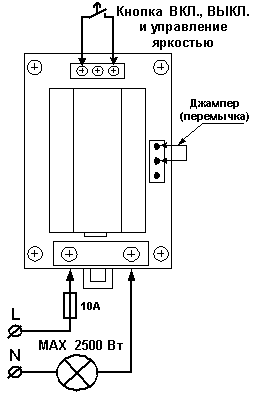

5.1 Подключение устройства к электрической сети:

ВНИМАНИЕ!

НЕ допускается полное отсутствие перемычки на верхних или нижних контактах.

 6. Программирование устройства.

-        С помощью кнопки ВКЛ., ВЫКЛ., можно отключить плавное включение и выключение (режим изменения яркости при этом остаётся). Для этого необходимо выключить освещение, нажать и отпустить подряд 3 раза кнопку управления. Это надо сделать очень быстро в течение 0,6 секунды. Если с первого раза эта операция не получилась, то попытки можно повторить. Общее управление регулятором остаётся прежним см. п.5.

-        С помощью джампера (перемычки) можно включать или отключать счётчик времени работы регулятора см. рисунок. При положении джампера согласно схеме, счётчик ОТКЛЮЧЁН.

Чтобы его ВКЛЮЧИТЬ необходимо:

�      отключить общее питание регулятора (обесточить)

�     переставить перемычку на нижние контакты устройства.

ВНИМАНИЕ!

• При монтаже регулятора в металлические или пластиковые шкафы (щитки) предусмотреть жалюзи (снизу и сверху) необходимые для притока воздуха при естественном охлаждении.

• Подключение к электрической сети необходимо производить через   плавкуювставку  с номинальным током 10 ампер.

• Длина выносной кнопки управления не должна превышать нескольких метров.

7. Гарантийные обязательства:

       Гарантийный срок эксплуатации � 1 год со дня продажи.

8. Внешний вид:
