 Электробезопасность жилья и бытовой техники в Ваших руках!

Автоматическое устройство  защиты и контроля при авариях в электросети
 ASP-3V3.

Руководство по эксплуатации.

1. Общие указания:

Автоматическое устройство АSP-3V3 предназначено для защиты однофазного бытового и офисного электрооборудования, оргтехники и т.д., при трёхфазном питании, от:

-        превышения - понижения и "скачков" сетевого напряжения по каждой фазе, с последующим выводом текущих и аварийных значений на индикатор.

-        пропадания любой из фаз, провала любой из фаз (отсутствие напряжения более 0,15 секунды)

ASP-3V3 -  это микропроцессорное устройство, работающее по безопасному алгоритму, позволяет контролировать качество электроэнергии подаваемой к потребителю. Если напряжение в сети выйдет за пределы допустимых значений, произойдёт отключение от сети нагрузок подключённых через контактор. Как только напряжение восстановится до нормальных значений (определено ГОСТом на электроэнергию), происходит автоматическое включение с выдержкой времени.

     Встроенный трёхфазный цифровой вольтметр, позволяет наблюдать фазные напряжения по фазам L1, L2, L3 в режиме “Сканирование сети”. С помощью этого режима можно контролировать нессиметрию (перекос) напряжения по фазам, а так же следить за тем, чтобы уровни измеряемых напряжений не выходили за установленные ГОСТом значения.

Встроенный блок оперативной памяти позволяет запомнить значения напряжений на каждой фазе при аварийном отключении нагрузки, с последующим выводом данных на индикатор.

Встроенный блок энергонезависимой памяти позволяет учитывать количество аварийных отключений (до 99), с последующим выводом количества событий на индикатор.

Устройство выполняет все функции по контролю и защите сразу после подачи питания, не требует никаких специальных действий и навыков по настройке и управлению.

     Через существующие кнопки осуществляется доступ к дополнительным функциям и возможностям устройства.

   Устройство ASP-3V3 устанавливается на вводе электроэнергии, применяется совместно с контакторами до 80А-100A, катушки которых рассчитаны на напряжение 220 вольт, 50 Гц.

2. Основные параметры:

3. Комплектность:

    В комплект поставки входят:

4. Требования по технике безопасности.

     Запрещается эксплуатация устройства при повреждениях его корпуса.

     Запрещается разбирать и самостоятельно производить ремонт устройства.

Устройство монтируется в распределительном, этажном или квартирном щитке, исключающем

прямое прикосновение человека к токоведущим цепям. Монтаж производится только в обесточенном состоянии.

5. Монтаж и эксплуатация устройства.

Монтаж, подключение и пуск в эксплуатацию должны осуществляться только квалифицированным электроперсоналом c группой по электробезопасности не ниже III.

Устройство расположено в трёхмодульном корпусе (евростандарт) и предназначено для крепления на монтажную планку (DIN-рейку) шириной 35 мм.

6. Работа устройства.

При подаче питания на устройство оно находится в режиме сканирования сети  или в режиме постоянного отображения одной из трех фаз, в зависимости от предварительной настройки. В случае нормального уровня контролируемых напряжений на индикаторе отображается текущее значение напряжения той фазы, соответствующий светодиод которой непрерывно горит или мигает, в случае режима сканирования сети. При этом непрерывно светится точка на индикаторе, т.е. идет отсчёт времени задержки на включение нагрузок. Задержка равна 3 сек. если устройство находилось без питания более 2-х минут, или 2-м минутам, если перерыв длился менее 2-х минут. В случае отсутствия аварийных ситуаций по истечении задержки, точка на индикаторе для соответствующих фаз гаснет, загораются соответствующие светодиоды “ON”(зеленые) и соответствующие нагрузки подключаются к фазам L1,L2,L3 через свои контакторы (пускатели). На индикаторе отображается текущее значение напряжений.

Если же на какой-либо фазе будут “проблемы”, то нагрузка этой фазы не включится, и будет осуществляться аварийная индикация, т.е. будет часто мигать светодиод соответствующего цвета.

При кратковременном нажатии кнопки “МОD” можно перевести устройство в режим “Ручной выбор фазы”. При этом режим “Сканирование сети” прекращается, загорается жёлтый светодиод фазы L1, на индикаторе отображается текущее напряжение фазы L1. Чтобы просмотреть напряжения фаз L2 и L3, необходимо повторно кратковременно нажимать кнопку “МОD”. Устройство будет переключаться на другие фазы. При этом загорается зелёный светодиод фазы L2 и при последующем нажатии кнопки “MOD” красный светодиод фазы L3. На индикаторе соответственно будут отображаться текущие напряжения фаз L1, L2, L3. Для возвращения в основной режим “Сканирование сети”, достаточно нажать и удерживать 3-4 секунды кнопку “МОD”.

6.1 Быстрое включение нагрузки.

В любой момент, при отсчете задержки времени на включение, по любой не аварийной фазе, существует возможность быстрого включения нагрузки. Это осуществляется длинным (более 2сек.) нажатием на кнопку “MEM”  в основном режиме, т.е. в режиме сканирования сети, или постоянном отображения любой из фаз. При этом если нагрузка по какой-либо фазе уже была подключена, то она останется подключенной, а если по какой-либо фазе существует авария  - то соответствующая  нагрузка не подключится к электросети.

7. Доступ к памяти устройства.

7.1 Режим индикации “Память аварии“.

Режим вызывается коротким нажатием кнопки “MEM” когда устройство находится в режиме “Сканирования сети” или в режиме “Ручной выбор фазы”. При этом на индикаторе отображается аварийное значение напряжения фазы, соответствующий светодиод которой горит. Точка на индикаторе при этом мигает. Переход на “память” следующих фаз осуществляется коротким нажатием на кнопку “MOD”.

В этом режиме длинным (3-4 сек.) нажатием кнопки “MOD” возможно обнуление памяти, т.е. по всем трем фазам записывается значение “ноль”.

Коротким нажатием на кнопку “MEM”осуществляется выход из режима индикации “Память аварии”.  Если нажатия не произошло, то по истечении 10 сек произойдет автоматический выход из этого режима. При этом точка на индикаторе гаснет и устройство возвращается в основной режим.

7.2 Режим индикации “Количество аварийных отключений “.

Устройство осуществляет учет количества аварийных отключений по каждой фазе.

Вход в этот режим осуществляется из основного режима длинным  (2-3 сек.) нажатием на кнопку “MEM”,  если нет отсчета задержки времени на включение по какой-либо фазе. При этом загорается “желтый” светодиод, на индикатор выводится буква “А” и количество  аварийных отключений (0-99) по фазе L1.

Переход на другие фазы производится коротким нажатием на кнопку “MOD”. Длинным (2-3 сек.) нажатием кнопки “MOD” возможно обнуление соответствующего счетчика аварийных отключений, т.е. в него записывается значение “ноль”.

Коротким нажатием на кнопку “MEM”осуществляется выход из этого режима в основной режим. Если нажатий нет, то по истечении 10 сек. произойдет автоматический выход.

8. Программирование устройства.

8.1 Режим “Сдвиг нижней уставки вручную”.

При необходимости сдвинуть нижний порог отключения до 170 вольт на любой из фаз необходимо:

–      войти в режим индикации “Количество  аварийных отключений “, нажать и удерживать 3-4 сек.    кнопку “MEM”. При этом на индикаторе загорается буква “У”, цифра 1 (фаза L1), точка-разделитель,

цифра “0” - выключить сдвиг или

цифра “1”-  включить сдвиг.

Коротким нажатием кнопки “MOD”  можно менять цифру 1, 2 или 3, что соответствует фазам L1, L2 или L3, а длинным нажатием (3-4 сек.) можно включить сдвиг (появляется цифра 1) или выключить сдвиг (появляется цифра 0) на соответствующей фазе. Непосредственный сдвиг порогов по фазам включается или выключается только при выходе из данного режима, при этом данные состояния записываются в энергонезависимую память, т.е. если в дальнейшем с устройства будет снято питание, то после включения все настройки сохраняются.

Коротким нажатием на кнопку “MEM”осуществляется выход из этого режима.

Если нажатия не последовало, то по истечении 10 сек. произойдет автоматический выход из режима “Сдвиг нижней уставки вручную”.

При включенном режиме “Сдвиг нижней уставки вручную” по какой-либо фазе, индикатор будет “промаргивать” при отображении значения напряжения по тем фазам, где включён этот режим.

ВНИМАНИЕ!

-        при ручном сдвиге уставки ниже 182 вольта НЕ ГАРАНТИРУЕТСЯ полная защита бытовой и офисной электротехники!

8.2 Режим “Выбор стартового режима”.

Каждый раз при пропадании напряжения и последующей его подаче, устройство может автоматически выбрать либо режим “Сканирование сети”, либо режим “Ручной выбор фазы”.

Установка необходимого режима осуществляется, когда устройство находится в режиме “Сдвиг нижней уставки вручную”.

Это осуществляется длинным нажатием (3-4 сек.) на кнопку “MEM”. При этом на индикаторе загорается буква “C” и цифра от 0 до 3, т.е. соответственно при подаче напряжения на устройство, оно автоматически войдёт в режим, если установить цифры: 0 – режим “Сканирование сети”

1 – индикация только фазы L1

2 – индикация только фазы L2

3 – индикация только фазы L3

Выбор необходимого режима (установка цифр) производится коротким нажатием на кнопку “МОD”. Выход из этого режима осуществляется коротким нажатием кнопки “МЕМ”. Если нажатия кнопки не последовало, то по истечении 10 секунд произойдет автоматический выход из данного состояния. При выходе, производится запись установленного значения в энергонезависимую память.

8.3 Режим “Калибровка показаний вольтметра”.

При работе устройства в разных температурных условиях, зима-лето, показания вольтметра можно корректировать. При этом необходимо использовать другой образцовый вольтметр, с классом точности 1-2 % .

Вызов режима “Калибровка” осуществляется очень длинным (15 сек) нажатием на кнопку “MEM” находясь в разделе “Выбор стартового режима”. Это надо делать сразу после входа в этот режим, т.к. доступ в режим “Калибровка” закрывается по истечении 2-3 секунд после входа в раздел “Выбор стартового режима”.

В режиме “Калибровка” на индикаторе светится точка левой цифры и числа от –5 до 5. Выбранное число означает, что оно будет суммироваться или отниматься с измеренным значением напряжения. Выбор числа осуществляется коротким нажатием на кнопку “MOD”.

Выход из этого режима осуществляется коротким нажатием кнопки “МЕМ”. Если нажатия кнопки не последовало, то по истечении 10 секунд произойдет автоматический выход из данного состояния. При выходе, производится запись установленного значения в энергонезависимую память.

9. Авария.

В случае аварийной ситуации по любой фазе – нагрузка этой фазы отключается от сети, соответствующий зеленый светодиод “ON” гаснет, на индикатор выводится текущее аварийное значение напряжения фазы, при этом  соответствующего цвета светодиод мигает.

В аварийной ситуации, при отключении, устройство увеличивает на 1 соответствующий счетчик аварийных отключений по соответствующей аварийной фазе, а также записывает в оперативную память значения напряжений фаз L1, L2, L3. Запомненные значения хранятся до следующей аварии или до отключения питания на вводе. Существует возможность вручную обнулить память аварий (см. выше).

В случае восстановления напряжения по любой фазе, до нормального уровня, устройство входит в режим 2-х минутной задержки на включение соответствующей нагрузки. При этом  непрерывно светится точка при индикации соответствующего значения напряжения.

Внимание! Устройство осуществляет непрерывный контроль фазных напряжений независимо от того, в каком режиме находится в любой момент времени!

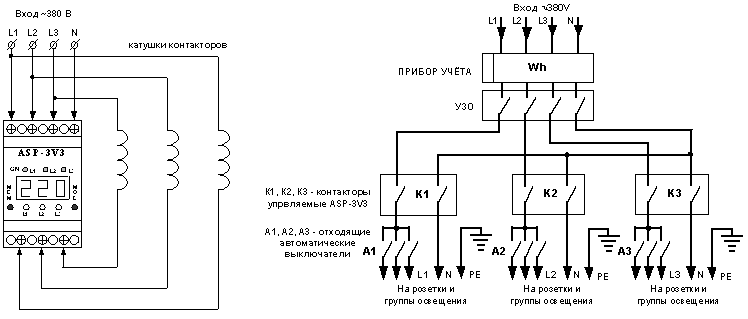

10. Схема подключения ASP-3V3:                 11. Схема включения однофазных   нагрузок при трёхфазном питании:

ВНИМАНИЕ!

–      При монтаже устройства ASP-3V3 соблюдать правильность подключения к электрической сети, см. п.10.

–     Запрещается подключать к выходным клеммам ASP-3V3 посторонние нагрузки кроме катушек магнитных контакторов!

–    Запрещается устанавливать ASP-3V3 на обьекты, где отключение напряжения может привести к аварии!

12. Гарантийные обязательства

              Гарантийный срок эксплуатации – 1 год со дня продажи.

              При выходе устройства из строя из-за неправильного подключения, при отсутствии на устройстве    заводского номера, при отсутствии отметки даты продажи в паспорте устройства, при нарушении пломбы – претензии по гарантийному обслуживанию не принимаются!
